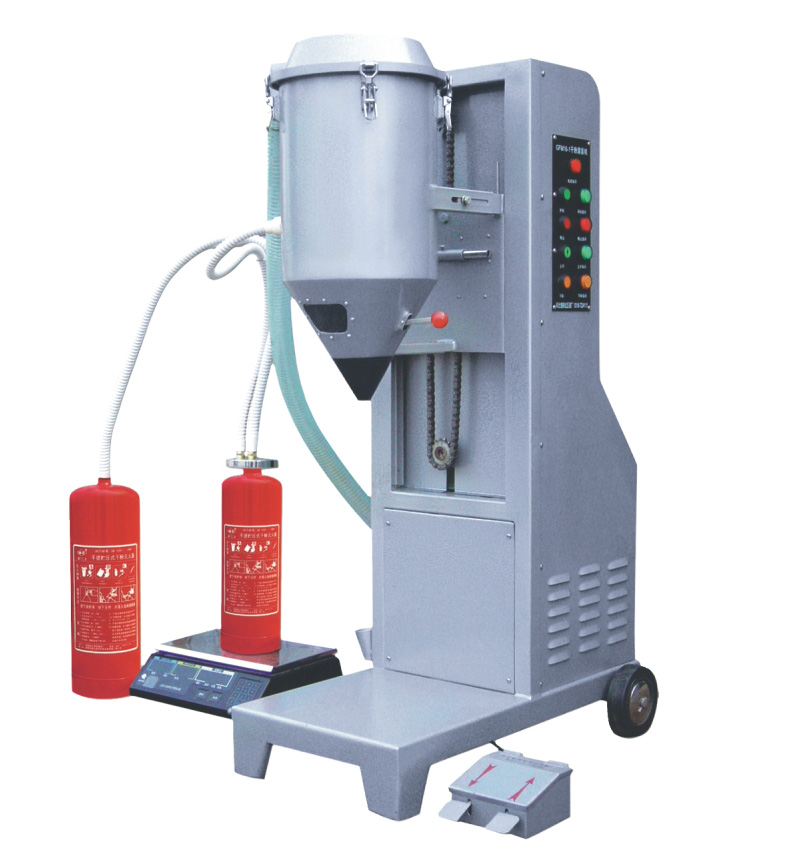

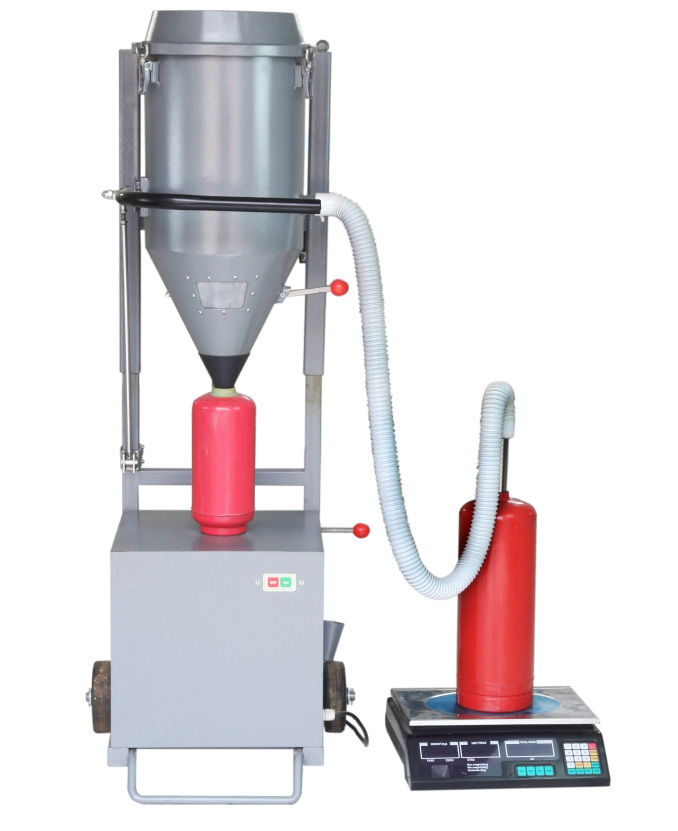

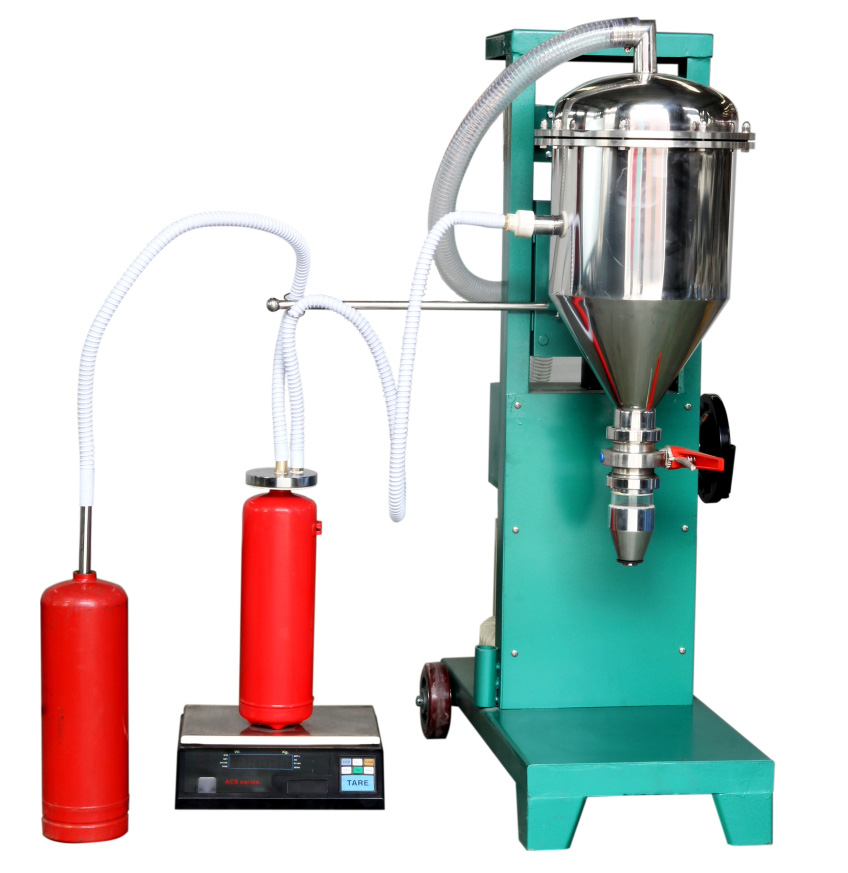

灭火器灌装机自动灌装干粉装置，灭火器干粉自动灌装机械设备技术领域。它由真空泵、真空罐、灌装控制器、过滤罐、注粉头等构成，真空罐的两侧分别设有过滤罐和灌装控制器，过滤罐通过连通管与真空罐连通。灌装控制器的下方设有计量秤，灌装控制器与计量秤之间设有注粉头，注粉头通过灌装控制器分别与过滤罐和粉料仓连接，本实用新型灌装时无粉尘污染，解决了现有灌装过程中干粉粉尘散溢飘散，对工作人员的身体健康造成很大的伤害，且飘散在空气中的干粉粉尘也会造成环境污染的问题，是消防器材生产、维修厂家对各种规格的手提式及推车式干粉灭火器进行灌装的理想设备，亦可适用于其它充装粉末介质形式类的产品灌装使用。

1. 一种灭火器灌装机自动灌装干粉装置，它由真空泵、真空罐、真空泵控制器、灌装控制器、过滤罐、注粉头构成，其特征在于 ：真空罐上设置有真空泵控制器；真空罐的两侧呈对称状分别设置有过滤罐和灌装控制器，过滤罐和灌装控制器通过连通软管连接 ；灌装控制器的下方设置有计量秤，其中一计量秤的一侧设置有真空泵，真空泵通过导管与真空罐连接，灌装控制器与计量秤之间设置有注粉头，注粉头通过灌装控制器分别与过滤罐和粉料仓连接，所述的真空泵通过导线与真空泵控制器连接，过滤罐通过连通管与真空罐连通。

2.根据权利要求1所述的灭火器灌装机自动灌装干粉装置，其特征在于 ：所述的注粉头由注粉管、负压管、泄压管和灌装头构成，灌装头为一中空结构的圆形片状物，灌装头的底部设置有灌装口，灌装口内设置有注粉管，注粉管两侧的灌装头上分别设置有负压管和泄压管，灌装口的圈周设置有橡胶密封垫。

3. 根据权利要求 1 所述的灭火器灌装机自动灌装干粉装置，其特征在于 ：所述的过滤罐由罐体、三通管、回嘴、过滤芯构成，罐体的顶部设置有三通管，罐体的底部设置有回嘴，罐体内顶部设置有过滤芯。

4.根据权利要求1所述的灭火器灌装机自动灌装干粉装置，其特征在于 ：所述连接真空罐和真空泵的导管上设置有单向阀。

5.根据权利要求3所述的灭火器灌装机自动灌装干粉装置，其特征在于 ：所述的三通管上设置有截止阀 A和截止阀 B。

一种灭火器灌装机自动灌装干粉装置

技术领域本实用新型涉及一种灭火器灌装机自动灌装干粉装置，属灭火器干粉自动灌装机械设备技术领域。

背景技术

干粉灭火器主要是由盛装粉末的粉筒、贮存氮气或二氧化碳的钢瓶、装有进气管和出粉管的器头以及输送粉末的喷嘴组成。干粉灭火器是以高压氮气或二氧化碳气体作为动力，喷出粉末扑灭火灾。作为灭火介质的干粉，在灭火器出厂或使用耗尽后，都需要向灭火器的粉筒内灌装干粉。传统的干粉灌装方式是采用人工直接在灭火器的器头灌装，由于灭火器干粉细小且质轻，在灌装过程中干粉粉尘散溢飘散在空气中，久而久之对工作人员的身体健康造成很大的伤害，且工作效率低，同时，飘散在空气中的干粉粉尘也会造成环境污染。
